Переключатель KCD1-101-5-C3-B/2P on-off
Артикул 107379
Цена: 40 руб.
Схема переключения : | ON-OFF, SPST |
---|---|
Кол-во контактов в группе/ кол-во групп (всего контактов) : | 2 / 1 (2P) |
Цвет: клавиша/ корпус : | черный/ черный |
Форма клавиши : | тип С (вогнутая), круг |
Наличие и тип подсветки : | нет |
Коммутируемое напряжение : | 250 (125) АС В |
Максимальный ток : | 6 (10) А |
Рабочий ток : | 5 А * - см. Примечание |
Контактное сопротивление, не более : | 35 мОм |
Сопротивление изоляции, не менее : | 100 (500 В, 1 мин.) МОм |
Диэлектрическая прочность : | 1500 (50 Гц, 1 мин.) В |
Количество циклов коммутации (электро), не менее : | 10000 раз |
Диапазон рабочих температур : | -25…+85 °С |
Размер установочного отверстия : | ф20 мм |
Диаметр : | Ф23 мм |
Глубина : | 25,4 (без клавиши) мм |
Клавишные переключатели перекидного типа KCD (Rocker Switch)
предназначены для работы в составе широкого перечня бытовой
техники, промышленных приборов и устройств для выполнения функций
включения-отключения питания (ON-OFF; ON-OFF-ON) или коммутации
электрических цепей устройств (ON-ON) с фиксацией или без
фиксации во включенном положении.
Конструкции перекидных переключателей позволяют закреплять их
в гнездах заданных размеров без применения дополнительных
крепежных элементов и специальных инструментов.
Выпускаются типовые линейки клавишных переключателей с
различными видами схем переключения с контактами в одной, двух
или трех группах с количеством клавиш от одной до трех, что
позволяет построить требуемые коммутационные схемы с заданными
функциями, в том числе при размещении переключателей на панелях
индустриального стандарта.
Предлагаются переключатели с клавишами нескольких цветовых
решений с маркировкой или без нее. Маркировка клавиш
соответствует стандартным условным обозначениям функций
переключателей.
Клавиши могут быть выполнены из непрозрачной пластмассы без
подсветки или с подсветкой - точечной индикацией (EN), а также из
прозрачной пластмассы с подсветкой (N).
Примечание: *- рекомендуемая максимальная величина рабочего тока в электроцепи переключателя для обеспечения длительной и безопасной его работы.

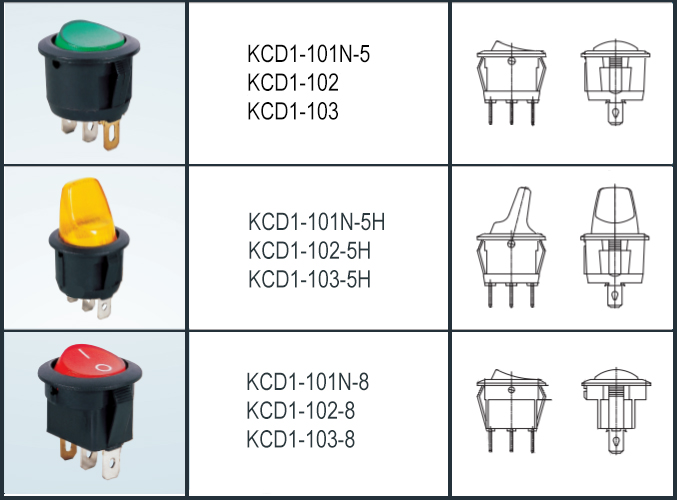

Переключатели KCD1-101-5; KCD1-101-5H; KCD1-101-8 имеют 2 вывода (2Р)
