Тумблер KN3B-402A
Артикул 56981
Цена: 600 руб.
| Схема переключения : | ON-ON 4PDT |
|---|---|
| Кол-во контактов в группе/ кол-во групп (всего контактов) : | 3/ 4 (12P) |
| Размер установочного отверстия : | Ф12,2 мм |
| Коммутируемое напряжение : | 250 (125) В |
| Номинальный ток : | 3 (5), Imax=6 А |
| Контактное сопротивление, не более : | 50 мОм |
| Сопротивление изоляции, не менее : | 1000 (при Uисп.dc=500 В) МОм |
| Диэлектрическая прочность : | 1500 (50 Гц, 1 мин.) В |
| Количество циклов коммутации (электро), не менее : | 10000 |
| Диапазон рабочих температур : | -25…+70 °С |
| Особенности : | под винт |

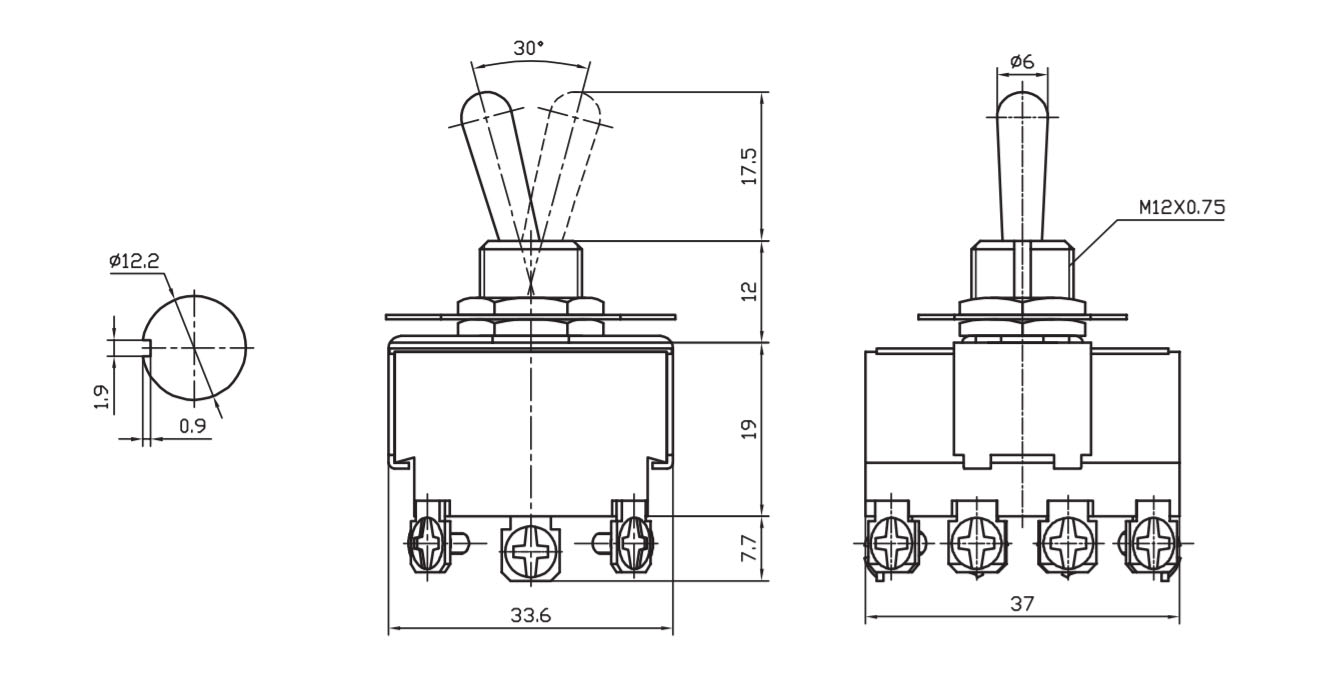

| Высота : | 33,6 мм |
| Ширина : | 37 мм |
| Глубина : | 56,2 мм |
Тумблеры типа KN3 среднего типоразмера (Medium) предназначены
для коммутации цепей питания и управления постоянного и
переменного токов. Номинальные значения для цепей переменного
тока составляют по напряжению – 250 (125) В; по току – 3 (5) А,
соответственно.
Схема переключения может быть реализована на 2 положения ON-OFF;
ON-ON или на 3 положения ON-OFF-ON, при этом одно или 2 крайних
положения могут быть с фиксацией – ON или без фиксации – (ON).
Наиболее распространенное число контактных групп из 2-х или 3-х
контактов – 1 или 2.
Диаметр посадочного отверстия для тумблеров типа KN3 – Ф12,2 мм.
Тумблеры снабжены пластиной указания режима работы.
