Щитовой прибор М42300 50А
Артикул 20824
Цена: 600 руб.
| Диапазон измерений : | 0-50 А с нулевой отметкой на краю диапазона |
|---|---|
| Способ подключения : | С шунтом класса точности 0,5 и калиброваными проводами |
| Назначение : | измерение постоянного тока |
| Класс точности : | 1,5 |
| Падение напряжения : | не более 75 мВ |
| Габаритные размеры : | 80×80×49 мм |
| Диаметр : | выреза в щите: 77,5 мм |
| Вес : | 0,2 кг |
Амперметры М42300 измеряют постоянный ток от 10мА до 15кА и
относятся к группе стрелочных, аналоговых приборов.
В зависимости от диапазона измеряемых величин тока, амперметры
М42300 подключают напрямую или через добавочные сопротивления –
шунты.
Шунты являются отдельными изделиями и поставляются отдельно.
Наиболее часто используют шунты 75ШСМ, шунты 75ШИС и шунты FL-2.

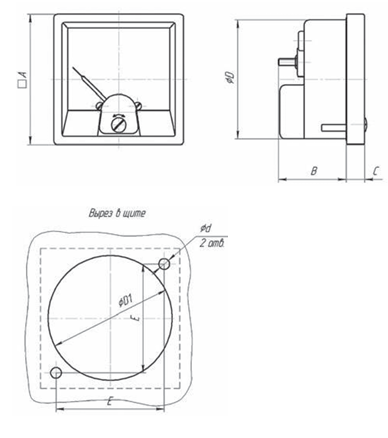

A - 80 mm, B - 35 mm, C - 11 mm, D - 73 mm, D1 - 77.5 mm, d - 3.4 mm, E - 68 mm
